GIS+BIM数字孪生DEMO技术方案

实现目标

虚实融合、创新驱动的原则，以虚拟服务现实、数据驱动治理为特征。

数字孪生城市集成数字化标识、自动化感知、网络化连接、普惠化计算、智能化控制、平台化服务等信息通信技术、新型测绘技术、地理信息技术、3D建模技术、仿真推演技术等综合技术支撑体系。实现城市全要素数字化和虚拟化、全状态实时化和可视化、运行管理协同化和智能化，实现物理城市与数字城市虚实交互、平行运转。

通过融合地理数据、模型数据、动态数据，综合应用23DGIS、WEBGL等技术，数字化和虚拟化特定区域内的关键城市信息，构建三维空间数据画像，实时呈现全域智能终端信息、城市运行效果、所有决策效果等，并可通过操控系统远程控制城市的运行状态。

数据构成

数据采集包括静态数据和动态数据：街景摄像、无人机倾斜摄影、雷达车扫描、卫星地图、GIS数据、BIM数据、物联网感知平台的实时运行监测数据等。实现从L1~L5的不同精度类型场景还原。

• 矢量GIS数据：天地图底图、行业数据（土地类型等）；

• 栅格数据：卫星遥感影像数据、倾斜摄影数据；

• BIM：不同精度类型、不同层次、不同部件的模型数据；

• DEM数据；

• 监控数据：视频、图像、标识等；

实现效果

• 跨尺度无缝三维可视化：不同尺度的空间数据无缝切换；
• 室内外一体化可视化：坐标一致，相机视角一致；
• 动态数据可视化：海量流式数据呈现方式；
• 地上地下一体化可视化：地上地下无缝切换；

大场景

以三维GIS为基础，加载遥感影像、航拍模型、矢量数据、DEM数据，实现数据叠加、漫游、飞行、标识等功能。

体现地上地下一体化、动态数据可视化。

小场景

实景GIS与虚拟模型之间相互切换。

实现模型的全景浏览、室外和室内的相互切换、室内的漫游、室内监控数据展示、浏览等功能（体现室内外一体化可视化）；

技术解决方案

通过融合二三维GIS和WEBGL技术实现城市关键要素信息的可视化，采用不同的可视化组件，充分利用其适合不同可视化场景的技术特点，实现跨尺度无缝可视化、室内外一体化可视化、地上地下一体化可视化及流式动态数据可视化的目标。

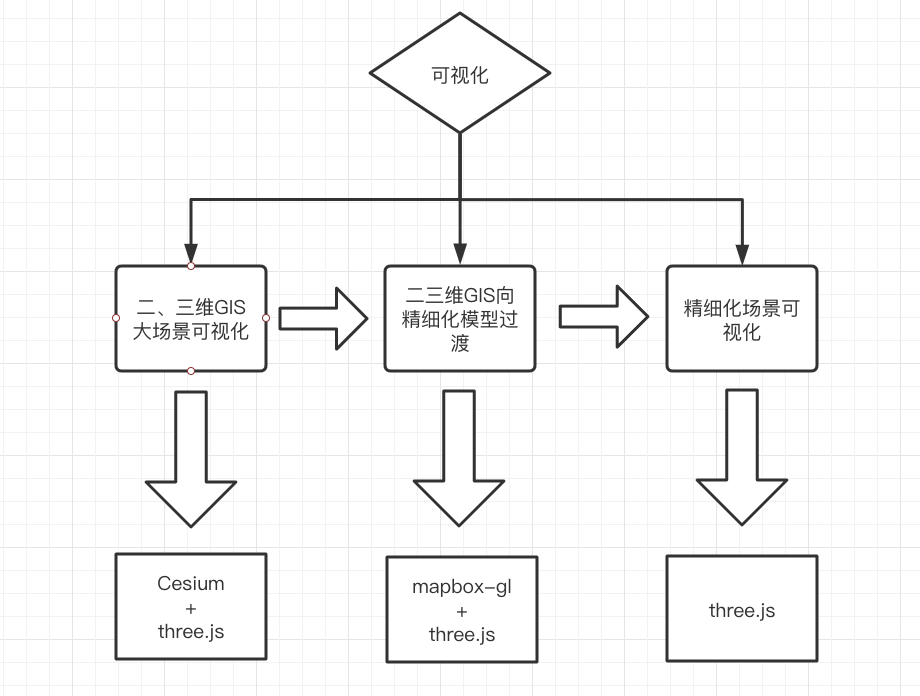

可视化技术路线

本项目采用的可视化组件主要包括Cesium、three.js、MapboxGL 等基于WebGL的可视化框架。

Cesium是基于JavaScript编写使用WebGL的地图引擎，支持3D,2D,2.5D形式的地图展示，可以自行绘制图形，高亮区域，并提供良好的触摸支持，且支持绝大多数的浏览器和mobile。

Three.js是一个轻量级跨浏览器的WebGL JavaScript库，运行在浏览器中的3D引擎，用于在浏览器中创建和显示各种三维场景，包括摄影机、光影、材质等各种对象以及动画3D计算机图形。

Cesium和Three.js都是用于3D可视化的，且基于JavaScript构建的，它们有相似之处。Cesium的优势在于行星级渲染（大场景）和GIS功能，而Three.js提供广泛而易用的通用3D API功能，两者相结合可为新的WebGL体验开启了许多可能性。

Mapbox GL支持常规数据加载方式、矢量及栅格数据切片、基本GIS操作，且基于WebGL做了扩展，具有大数据展示优势；最新版本在3D可视化方面，相较OL、Leaflet等组件优势明显，且支持Camera、Sky、3D 地形渲染、高性能 DEM等功能。在可视化场景中，如果对于三维模型的需求不是很高，同时还要达到一个三维底图、倾斜底图或大场景模型的效果，数据量还要支持很高的情况下，选用Mapbox gl作为二三维GIS向精细化模型过渡、虚实可视化结合的解决方案。

系统技术架构

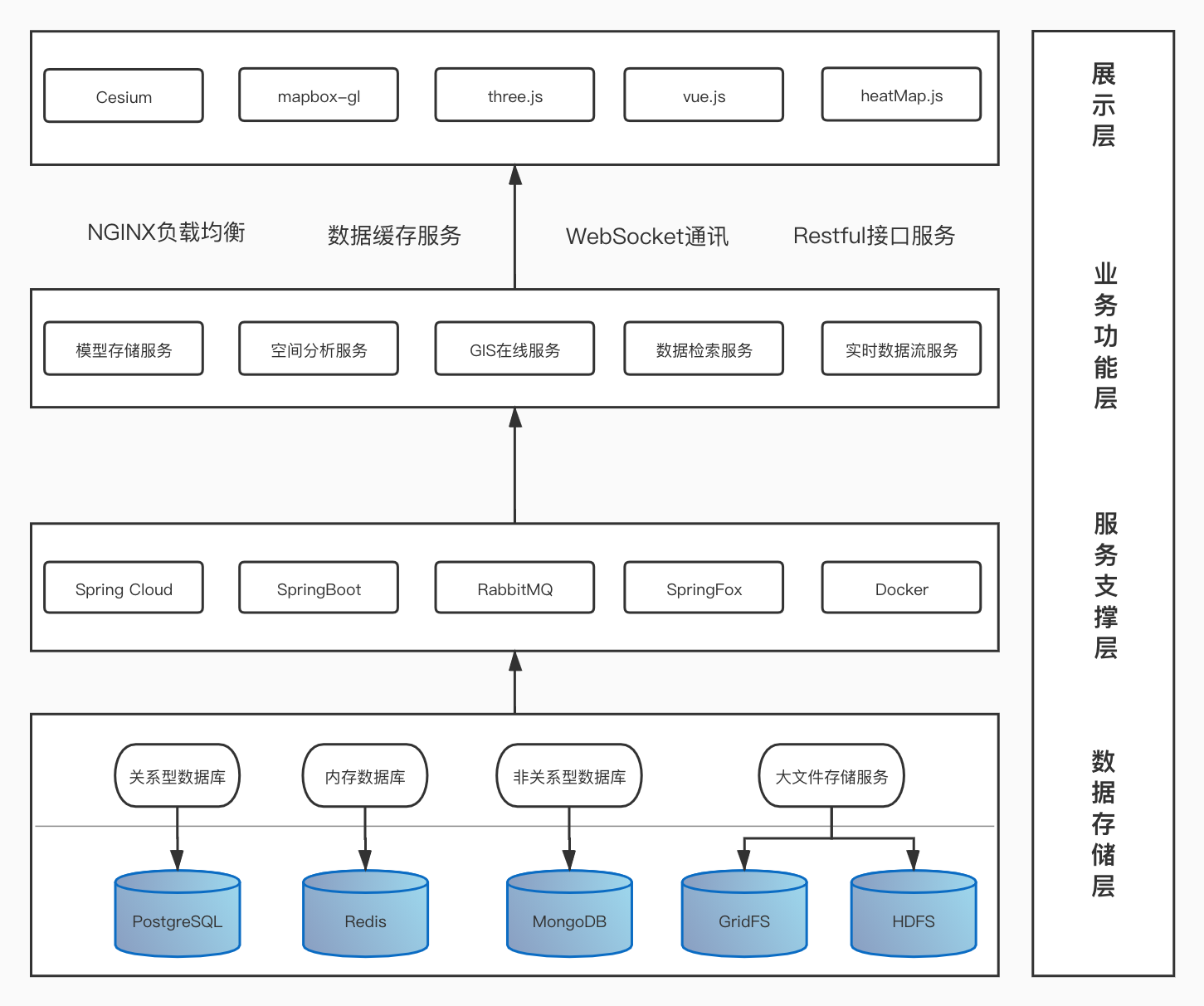

技术总体架构图

核心技术

模型制作

Threejs开发项目加载的模型，可能会比较大；模型三角形面数越多，一方面是threejs渲染模型的性能下降，另一方面是加载模型的时间比较长，影响体验。因为三维模型文件往往比较大，所以Web3D项目相比较普通的前端web项目，需要加载文件体积比较大，需要花费的时间自然比较多，加载时间比较长的情下，对于用户来说体验肯定不太好。

模型精简

模型和贴图数据是整个加载过程中最为“重量级”的数据。因此，我们应当从建模阶段就定好规范，在保证外观效果的前提下，尽量使用较为精简(面数较少)的模型。一般3D美术导出模型的时候，会进行减面操作，并导出模型的法线贴图,比如你只是加载一个机械零件模型(非批量)，可以让3D美术进行减面然后导出法线贴图，这样的话在不影响曲面显示质量前提下，减少模型三角形面数，一方面可以降低模型文件大小提高网络传输性能，另一方面可以提高threejs渲染模型的渲染性能。

使用二进制格式

使用不同文件格式，文件的大小会有所不同，如果同一个模型，导出二进制.fbx大小要比文本格式的.obj文件要小1~2倍。常见的GLTF格式可以是文本格式，也可以使二进制格式，为了更好的传输性能可以选择二进制格式，.glTF打包转化为.glb二进制文件。

非二进制模型压缩

对于一些纯字符编码的模型，如 obj，dae 等，在服务端开启 gzip 压缩，可以带来较好的压缩比。

图片压缩

很多时候贴图文件往往大于模型。贴图尺寸也应该根据需要选取，不应该过大，一般最好不要超过 4k，保持 1024 或者 2048 较好。贴图也最好使用 2 的 n 次幂的尺寸。

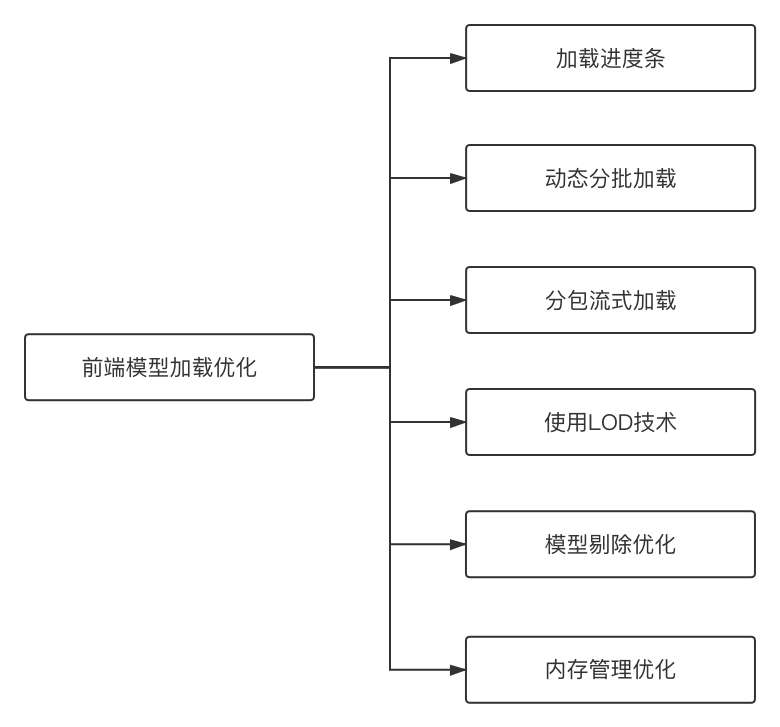

前端

前端可视化页面是用户直接接触的，因此良好的前端可视化效果和交互效果是非常重要的。以下优化方式均为提升用户体验。

加载进度条

Web3D项目加载时间相对普通web页面时间比较长，如果用户一直等着，web页面没有什么反应，可能会关掉，这种情况下，可以在web页面放置一个进度条实时显示模型文件加载进度。

动态分批加载

如果一个场景中，有多个网格模型模型，比如室内设计效果展示，里面有沙发、椅子、电视等三维模型，这时候把这些模型分别单独建立一个文件，threejs可以按照一定的顺序分别先后加载这些单独的网格模型文件，然后插入到场景中。这样的话，用户可以以最快速度查看到场景中的部分模型，不用一直等待，没有什么反应，用户体验更好。

分包流式加载

对于大的场景，特别是 BIM 或者 GIS 场景，如果把所有模型全部加装完成了再展示，可能会让用户等待时间过久。所以，结合动态分批加载，可以采取分包流式加载的方式，每个包加载一部分的模型，加载解析完成后即丢到渲染主线程中进行渲染。这种方式在GIS中非常的常见，类似地图的瓦片加载服务。

想要达到这样的效果，一般会使用 worker 进行数据的加载和解析处理，这样保证了加载的线程和主线程是隔离的，不会产生加载解析模型过程中产生的 UI 卡顿。同时，如果我们想要达到并行加载和解析的效果，可以开多个 worker 进行多线程的同时加载解析工作。

使用LOD

LOD（Level of Details）技术指的是将场景中的模型按不同精度分为 N 套,按照模型与相机的距离远近，动态切换模型的精度，距离相机较近的模型采用精细模型展示，而距离相机较远的模型使用较为粗糙的模型进行展示。对于大的场景，使用 LOD 技术也是一个有效提升帧率的手段，可以有效减少整个场景中的渲染三角面数。

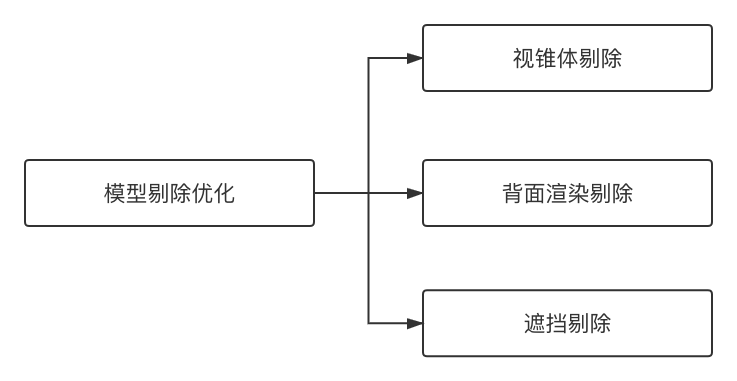

各种剔除

为了达到尽量减少 DrawCall 的目的，应当尽量的做好剔除工作，将最少的数据提交给 GPU 进行渲染。一般常见的剔除方式有视椎体剔除，背面剔除、遮挡剔除等。

视椎体剔除

一般是指只有在视椎体内的物体才能被渲染出来，不在视椎体内的物体将被剔除不作渲染。这也比较符合我们一般的视觉逻辑，不在可见范围内的物体，渲染了也看不见，纯粹属于性能浪费。一般是遍历视椎体的 6 个面，算出物体的中心到面的最小距离（带正负方向的）与包围球的半径做比较，如果小于半径，就表示在外面。

背面渲染剔除

一般来讲，渲染引擎大多会开启背面剔除。原生 webgl 中使用 gl.enable(gl.CULL_FACE); 来开启背面剔除。在 threejs 中可以使用 material 的 side 属性指定 front 进行单面渲染。

遮挡剔除

遮挡剔除是指在相机剔除后，在视野范围内仍然有许多物体直接有遮挡关系的，不需要进行渲染，虽然 gpu 有深度测试，会将有遮挡的物体进行剔除，但是我们仍然希望在提交 GPU 之前对遮挡关系进行判断，提前剔除掉一些东西，减少渲染压力。

内存管理优化

对于重型 webgl 应用，特别是 BIM、GIS 场景，有时候，我们需要加载多个大型模型，例如 cesium 还需要能够支持整个地球数据的加载。这就需要我们对内存有着较好的控制。

在不适用对象的时候，及时销毁对象，释放 JS 内存。同时对于模型数据，大量的顶点、法线等等 buffer 数据也是非常占用内存的。可以在 js 推送完数据之后，将这部分数据从内存中释放掉，从而降低 JS 的内存压力。对于 v8 引擎来说 32 位的 JS heap 最多能到 3.8G 左右，如果不及时释放内存，很容易内存爆掉，导致浏览器 crash。

后端

后端需要为前端提供模型文件服务、提供关系型数据服务、提供GIS空间分析服务；以及对大量模型数据和GIS数据进行组织和存储。为了保证以上服务的高可用，以及后端在高并发环境下依旧能正常提供高速的数据访问能力，后端服务的开发将使用微服务框架；数据存储将使用分布式框架，以保证数据存储的安全性和扩展性。

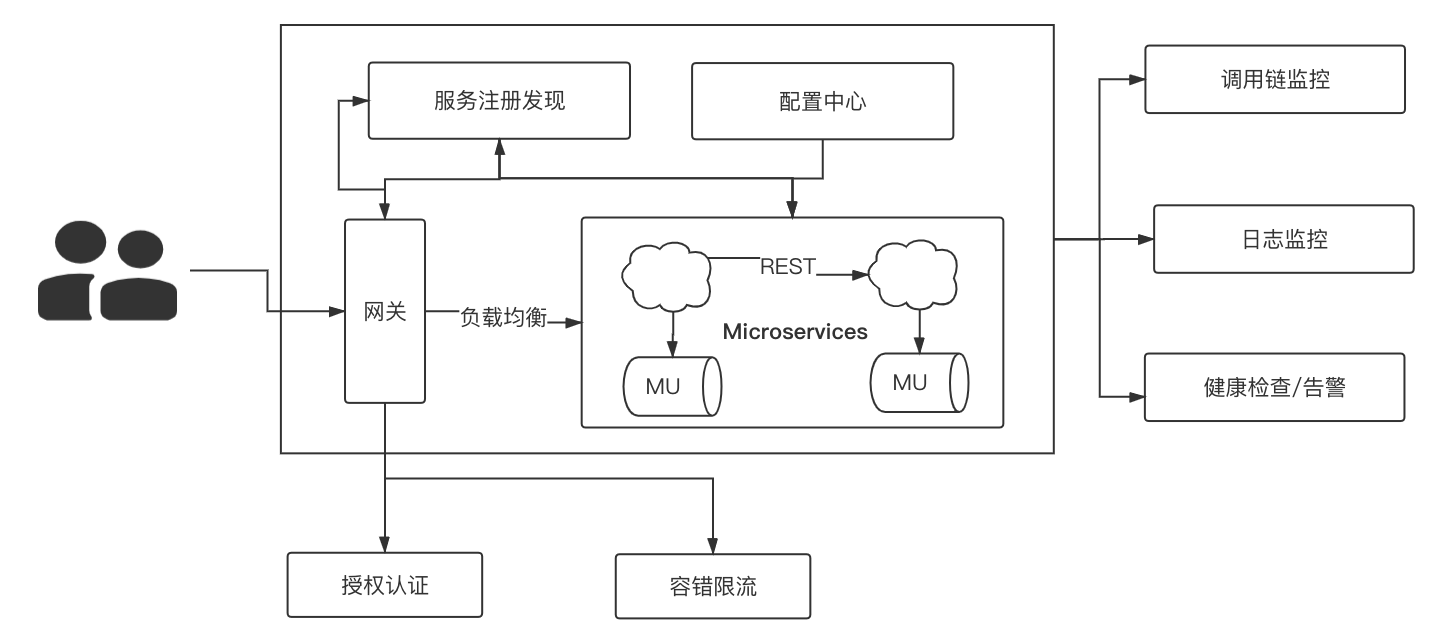

微服务框架

微服务是一种用于构建应用的架构方案。微服务架构有别于更为传统的单体式方案，可将应用拆分成多个核心功能。每个功能都被称为一项服务，可以单独构建和部署，这意味着各项服务在工作（和出现故障）时不会相互影响。

微服务的优势：

• 复杂度可控：通过对共享业务服务更细粒度的拆分，一个服务只需关注一个特定的业务领域，并通过定义良好的接口清晰表述服务边界。由于体积小、复杂度低，开发、维护会更加简单。
• 技术选型更灵活：每个微服务都由不同的团队来维护，所以可以结合业务特性自由选择技术栈。
• 可扩展性更强：可以根据每个微服务的性能要求和业务特点来对服务进行灵活扩展，比如通过增加单个服务的集群规模，提升部署了该服务的节点的硬件配置。
• 独立部署：由于每个微服务都是一个独立运行的进程，所以可以实现独立部署。当某个微服务发生变更时不需要重新编译部署整个应用，并且单个微服务的代码量比较小，使得发布更加高效。
• 容错性：在微服务架构中，如果某一个服务发生故障，我们可以使故障隔离在单个服务中。其他服务可以通过重试、降级等机制来实现应用层面的容错。

基于服务注册和发现中心使用微服务网关，进行负载均衡，提高前端数据接口访问的并发量，保证服务的高可用性。

GIS空间分析服务

PostGIS在对象关系型数据库PostgreSQL (opens new window)上增加了存储管理空间数据的能力，相当于Oracle的spatial部分。PostGIS最大的特点是符合并且实现了OpenGIS的一些规范，是最著名的开源GIS数据库。

GeoTools是一个开放源代码Java库，提供用于地理空间数据的工具。

GeoMesa是一种开源工具套件，可在分布式计算系统上进行大规模地理空间查询和分析。GeoMesa在Accumulo，HBase，Google Bigtable和Cassandra数据库之上提供了时空索引，用于大量存储点，线和面数据。GeoMesa还通过在Apache Kafka之上分层空间语义来提供时空数据的近实时流处理。通过GeoServer，GeoMesa促进了通过标准OGC（开放地理空间联盟）API和协议（例如WFS和WMS）与各种现有地图客户端的集成。GeoMesa支持Apache Spark进行自定义分布式地理空间分析。

文件缓存

因为Web3D项目的模型文件、3dTiles文件等数据，具有数据量大、单文件数据尺寸大、文件不经常修改等特点，后台提供数据时可以使用数据缓存策略。开启数据缓存策略后，在项目第一次加载的时候，所有的静态文件会进行加载并缓存到客户端中，重新打开时不会再去请求那些已经缓存的文件。缩短用户加载模型等数据的时间，提升用户体验，减小服务器的带宽和并发压力。

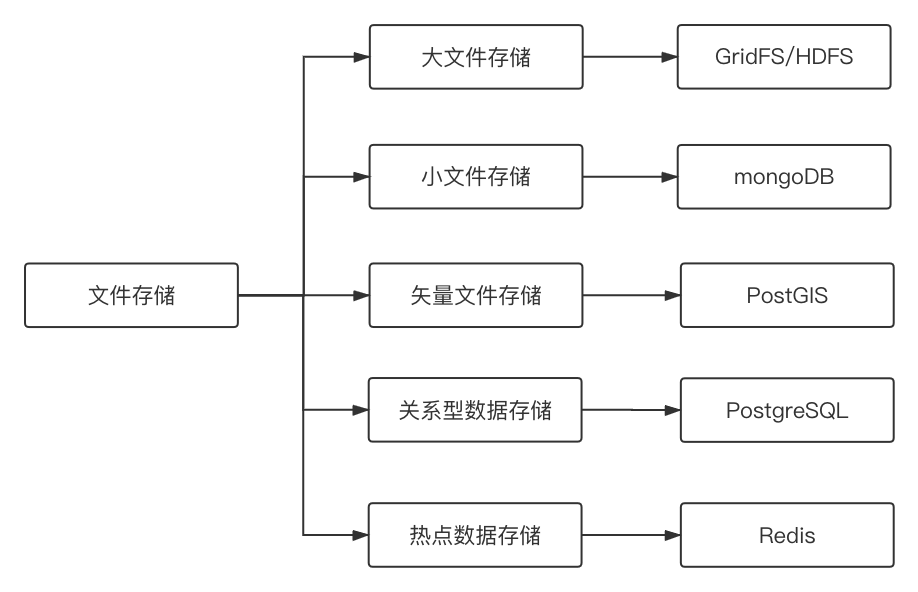

文件存储

• 大文件存储：针对单个文件很大的模型数据可以使用GridFS、HDFS进行分布式存储，提高文件的访问速度和数据可靠性。
• 小文件存储：针对文件尺寸不大，但数量多的情况，可以使用mongoDB进行分布式文件存储，比如三维模型的切片文件（3dtitles）、栅格数据的瓦片数据。
• 矢量文件存储：ShapeFile文件等矢量GIS数据使用PostgreSQL+PostGIS进行存储。
• 关系型数据存储：二维关系型数据存储使用PostgreSQL。
• 热点数据存储：对于高频热点访问数据，可以使用内存数据库Redis进行存储。

MongoDB的文件存储方式可看成一个大的哈希表，其中文件名作为键，文件内容作为值被保存。它可将一个大文件分割成多个较小的文件。当BIM+GIS集成过程中形成的各种基础信息存储到MongoDB数据库后会被分割成许多块，每块仅保存一个主题空间的数据。这为有效保存较大的文件对象提供可能，如遥感影像、全景地图和视频等。

MongoDB数据库可管理百亿级的三维切片数据，并具有高并发能力，响应时间达到秒级，适用于大规模数字城市三维场景的应用。将BIM+GIS集成数据存储在MongoDB中，可实现三维切片数据的分布式存储，为智慧城市基础大数据的管理提供技术支撑。
