矢量、栅格大数据HA解决方案

目标

• 海量矢量数据存储
• 海量矢量数据分析(分析需要保证实时性)
• 海量矢量数据可视化
• 保证三高(高可用、高性能、高可拓)

解决方案

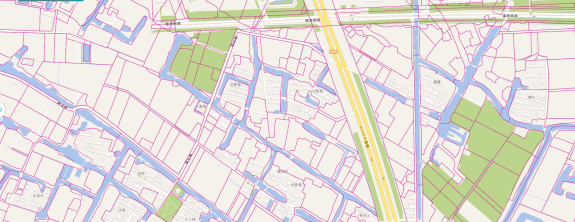

海量数据查询可视化

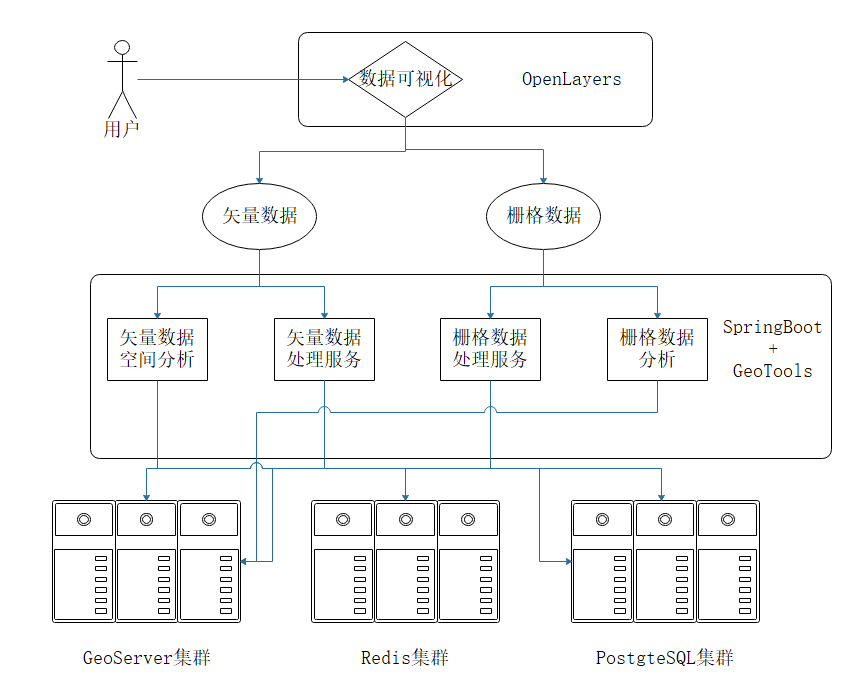

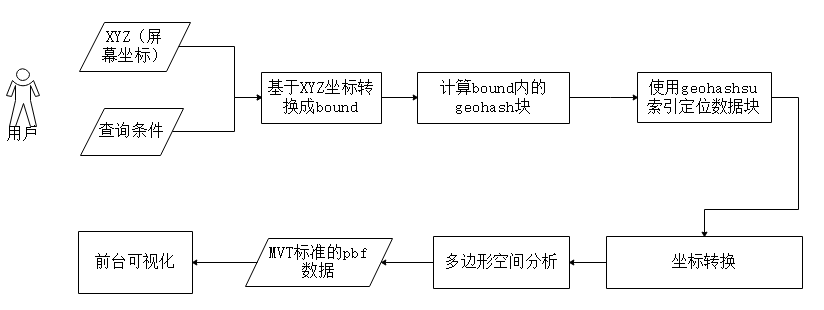

系统技术流程

方案一

• PostgreSQL+PostGIS （矢量数据存储+空间分析）
• GeoServer （栅格数据存储，特定样式矢量图层）
• Redis （缓存）
• SpringBoot （后台服务）
• OpenLayers（前端可视化）

条件查询

查询的过程中根据相关层级进行对应的数据抽稀操作

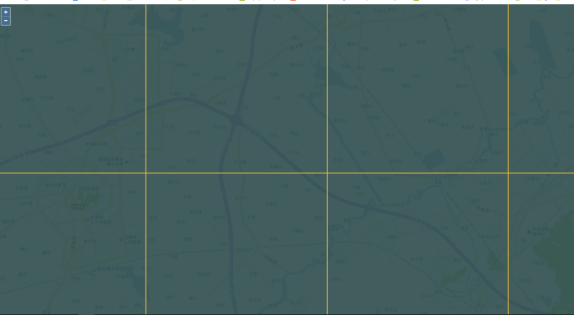

1. 前端视图范围切片，将可视范围分成不同区域进行请求处理

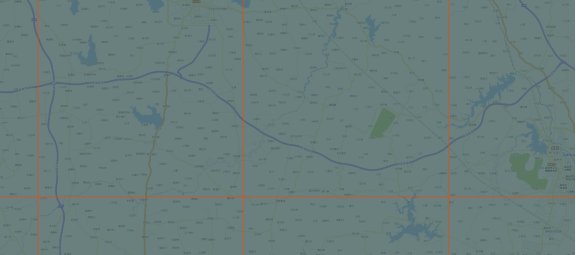

2. 前端视图切片内选取geoHash块，根据视图内geoHash值进行空间检索。

3. 根据geoHash检索后添加属性条件，得到最终检索内容。

范围查询

查询的过程中根据相关层级进行对应的数据抽稀操作

方案二

• PostgreSQL+ GeoTools(基于GeoHash索引)
• 由后台进行空间分析
• GeoServer （栅格数据存储，特定样式矢量图层）
• Redis （缓存）
• SpringBoot （后台服务）
• OpenLayers（前端可视化）

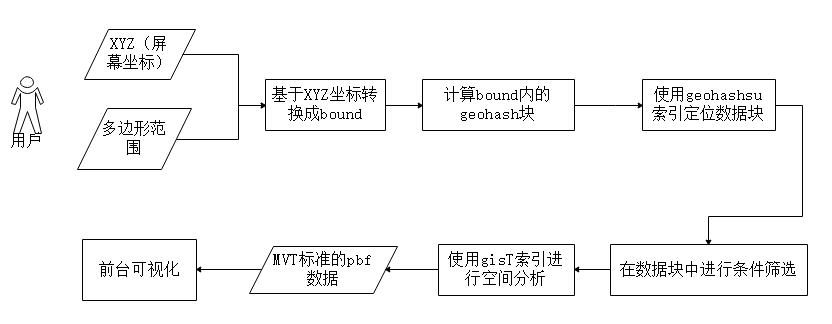

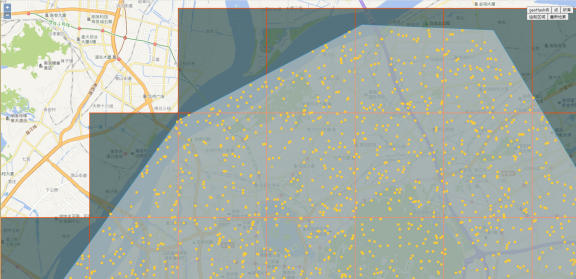

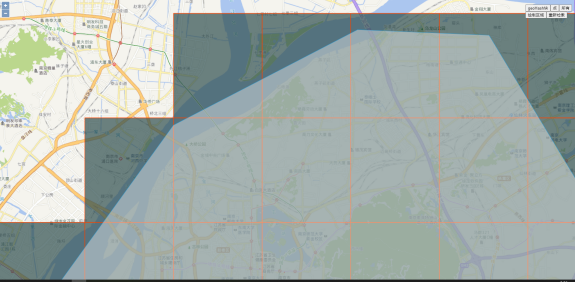

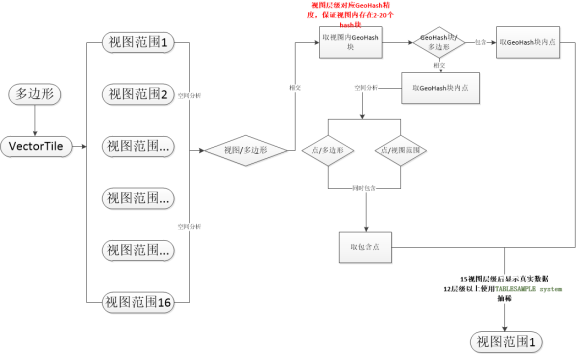

1. 前端视图范围切片，将可视范围分成不同区域进行请求处理

2. 在与多边形相交视图内选择与多边形相交和包含的geoHash块

3. 取包含geoHash块内点，对相交geoHash块内的点进行判断，当点在多边形和视图范围内时选择该点。

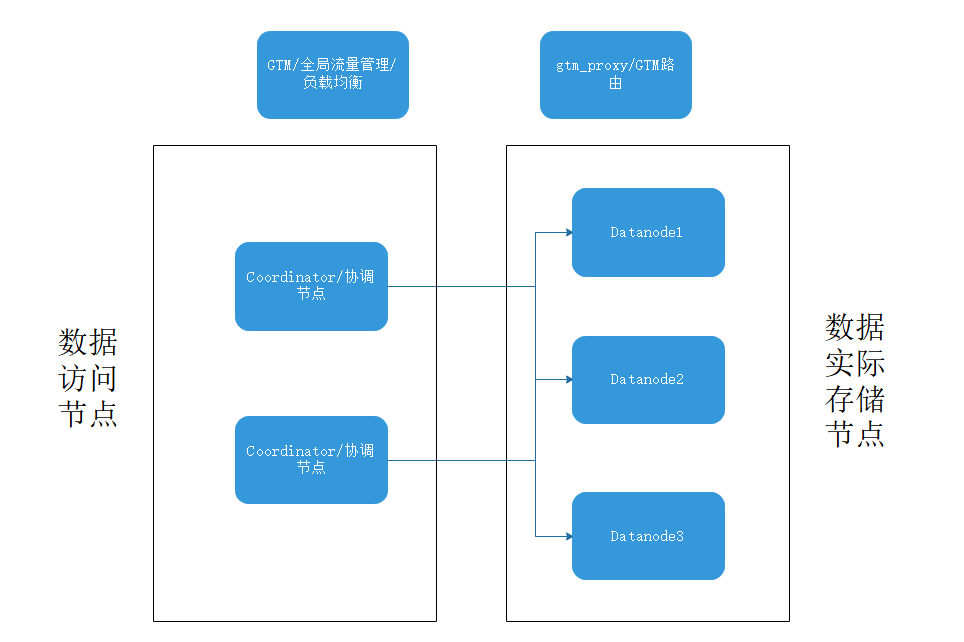

PostgreSQL集群

在每个协调节点和数据节点上安装PostGIS，以提供空间分析能力

集群的底层使用的是PostgreSQL的流复制功能，延迟很低，主要受网络影响

Postgres-XL 是一个完全满足ACID的、开源的、可方便进行水平扩展的、多租户安全的、基于PostgreSQL的数据库解决方案。

Postgres-XL 可非常灵活的应付各种负载，比如：

• OLAP（通过MPP并行化）
• OLTP
• OLAP & OLTP
• 操作数据存储
• Key-value存储，包括JSON格式

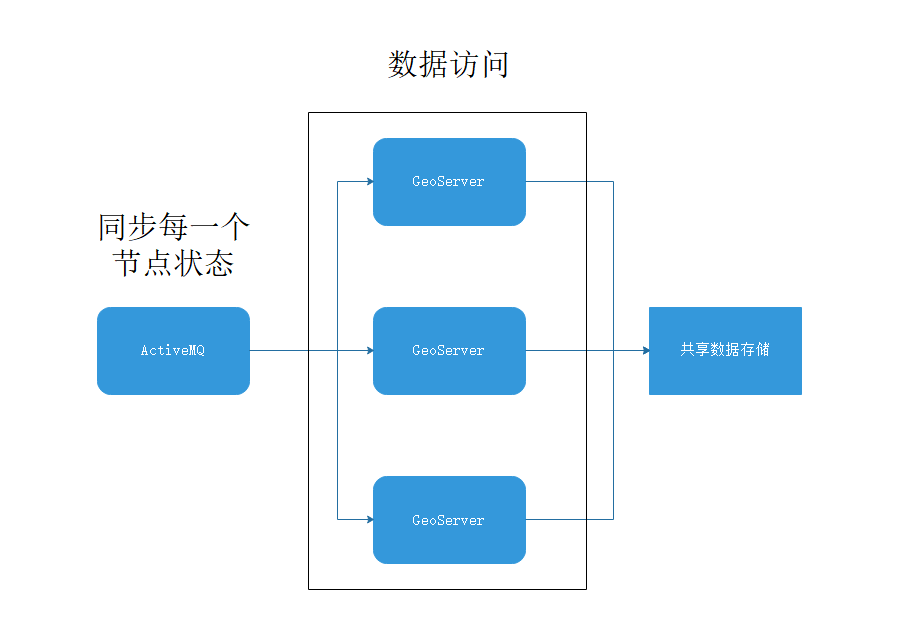

GeoServer集群

GeoServer实施行业标准的OGC协议，例如Web功能服务（WFS），Web地图服务（WMS）和Web Coverage服务（WCS）。其他格式和发布选项可作为扩展使用，包括Web处理服务（WPS）和Web地图图块服（WMTS）。

Redis集群

介绍

Redis 是完全开源的，遵守 BSD 协议，是一个高性能的 key-value 数据库。

Redis 与其他 key - value 缓存产品有以下三个特点：

• Redis支持数据的持久化，可以将内存中的数据保存在磁盘中，重启的时候可以再次加载进行使用。
• Redis不仅仅支持简单的key-value类型的数据，同时还提供list，set，zset，hash等数据结构的存储。
• Redis支持数据的备份，即master-slave模式的数据备份。

解决问题

存储热点数据，切片查询进行缓存

redis是内存数据库，单机故障容易造成数据丢失的情况

解决单机故障：

1. 根据实际情况配置对应的持久化策略

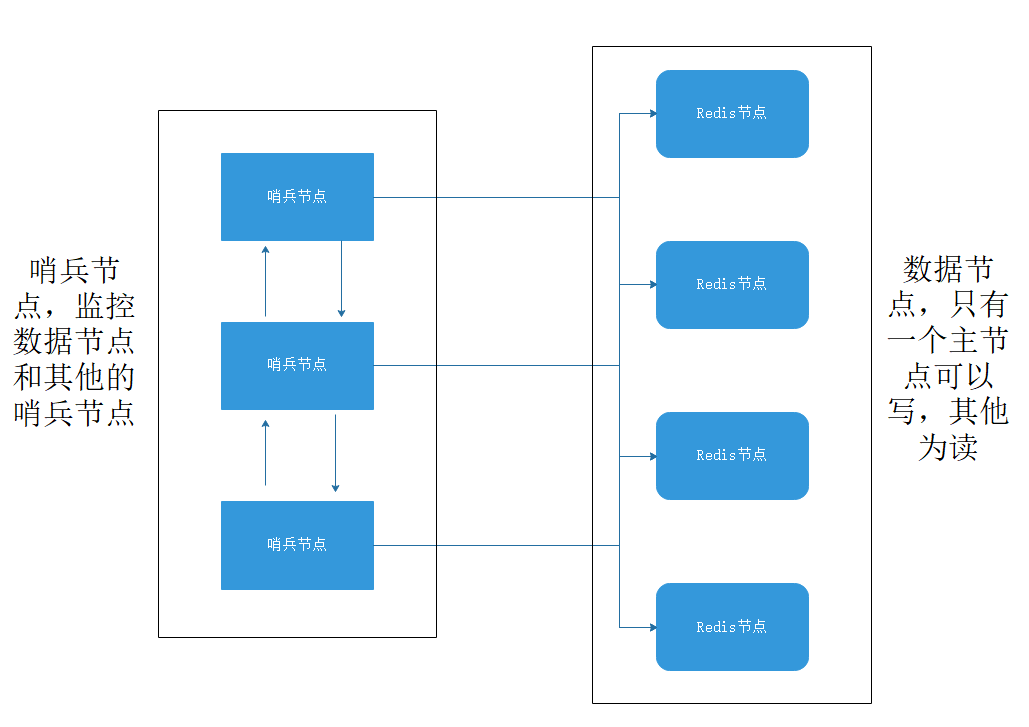

2. 使用哨兵模式的集群，在主节点宕机时重新选举出新的Master

SpringBoot微服务

可基于微服务架构，对高负载功能进行拆分并动态扩容

微服务是一种用于构建应用的架构方案。微服务架构有别于更为传统的单体式方案，可将应用拆分成多个核心功能。每个功能都被称为一项服务，可以单独构建和部署，这意味着各项服务在工作（和出现故障）时不会相互影响。

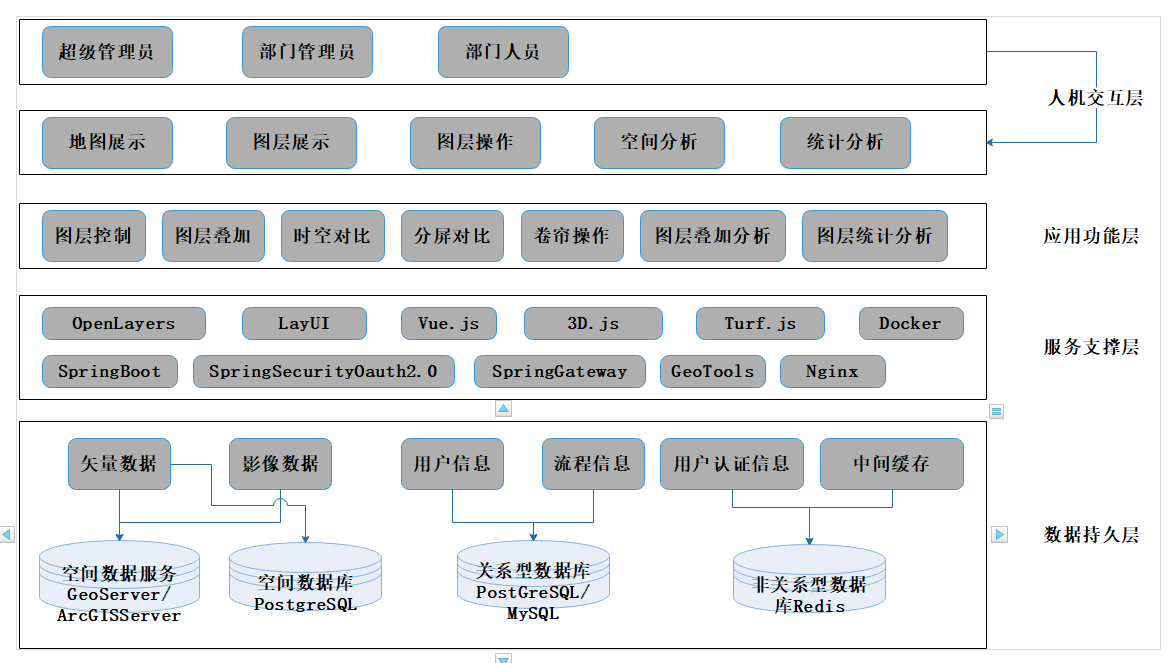

系统架构

测试比对

集群环境：

Postgres-XL

1主2从 (服务器配置 1核2G +2个 1核4G)

抽样的精度(千分之一) 10万条

-- 精度4 5秒以上  精度2 2分钟
select st_asgeojson(geom) as geojson, st_astext(geom) as mkt
from "distributed_random_points"
where geohash like 'ww4y%'
ORDER BY random()
LIMIT 100;

-- 抽样百分之一  2秒左右
select st_asgeojson(geom) as geojson, st_astext(geom) as mkt
from "distributed_random_points" TABLESAMPLE system(1)
where geohash like 'wt%'
ORDER BY random()
LIMIT 100;

-- 抽样千分之一  200~300ms左右
select st_asgeojson(geom) as geojson, st_astext(geom) as mkt
from "distributed_random_points" TABLESAMPLE system(0.1)
where geohash like 'wt%'
ORDER BY random()
LIMIT 100;
