# 数据处理-倾斜摄影OSGB合并根节点
# 背景介绍
web三维地图引擎我们使用的是cesium，因此我们使用的倾斜摄影数据(OSGB)会转换成3DTiles(.b3dm)进行加载。如果倾斜摄影的范围很大或者数据量大，有不少的建筑物什么的，默认转换的3Dtiles数据在前台加载会很慢帧数很低不流畅。
目前解决的方法有以下几种：
- 压缩材质（减少数据大小，或降低显存占用大小，模型可能会由精度丢失）
- 顶点压缩（对数据进行顶点压缩，会丢失一定精度）
- 合并根节点（将倾斜层级合并为更粗糙一层，减少前台加载的节点数据，提升访问速度）
合并根节点的目的就是减少tile文件夹的数据，合并倾斜摄影数据，使浏览速度大幅提升。
金字塔层级：金字塔层级默认为1，表示tile的总数会减少到原来的四分之一，金字塔层级写2，表示tile的总数会减少到原来的十六分之一（按照4的N次方去计算）；具体应该写几，要看最后生成的tile的总数大小保持在100-300是比较合适的，不宜过小或过大。
处理OSGB数据或处理3dtiles都可以，不过很多时候倾斜摄影转换的OSGB数据是由第三方公司提供，不能保证OSGB数据能否按照我们想的来。这里我们主要介绍如何在OSGB转3dtiles的过程中处理。
# 扩展
介绍如何在导出成OSGB的时候处理
Smart3d系列教程 | 倾斜模型合并根节点的方式及合并操作流程 (opens new window)
# 环境准备
- 超图桌面处理软件SuperMap iDesktop 10i (opens new window)（倾斜摄影合并根节点（S3MB））
- osgb2cesiumApp（获取模型的原始坐标）
- IEarth工具（S3MB转B3DM）
# 合并根节点

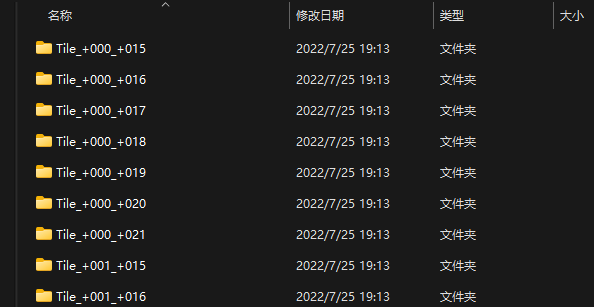

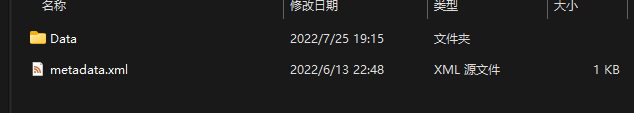

倾斜摄影模型文件结构如下：
# 生成配置文件

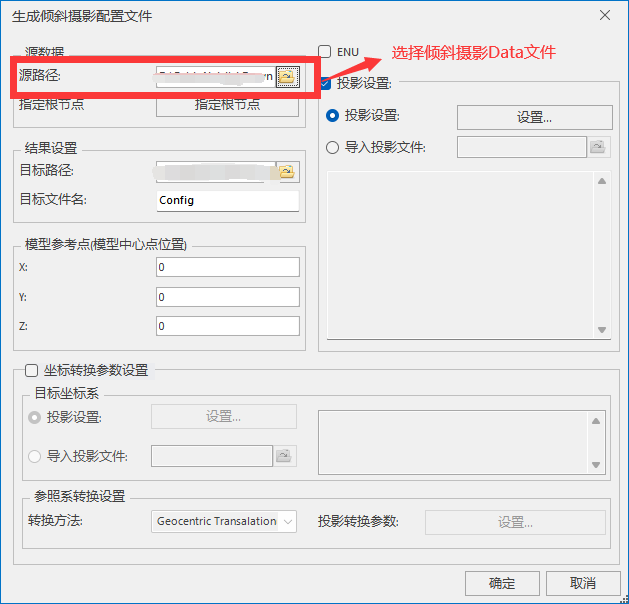

选择倾斜摄影数据Data目录，设置模型中心点位置（这里的坐标系是wgs84经纬度坐标），默认会在Data目录下生成Config文件

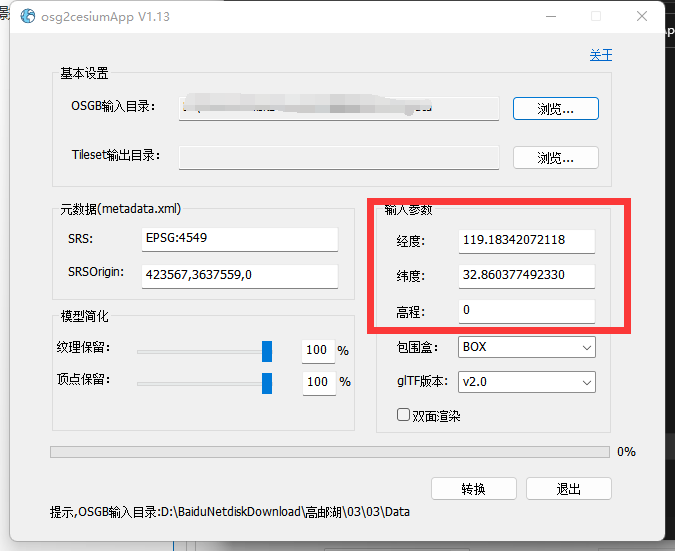

这里的模型中心点位置如果我们不知道，我们可以使用osgb2cesiumlab来获取中心点转换成wgs84坐标系的坐标，再填入config中
# 合并根节点

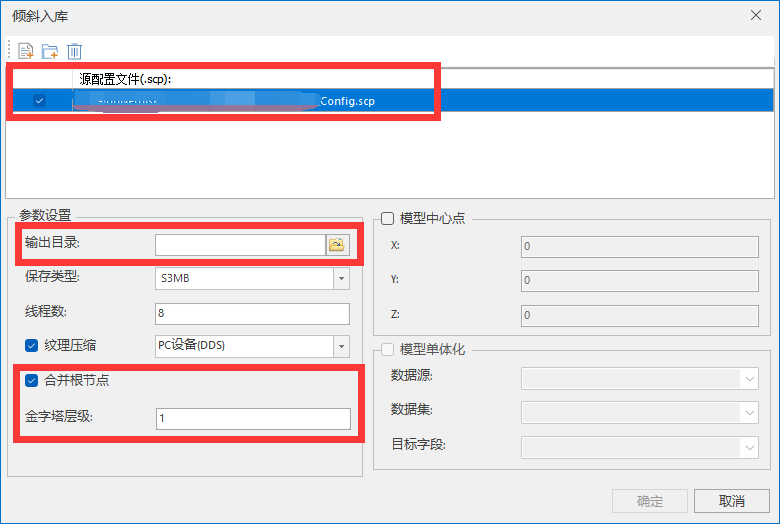

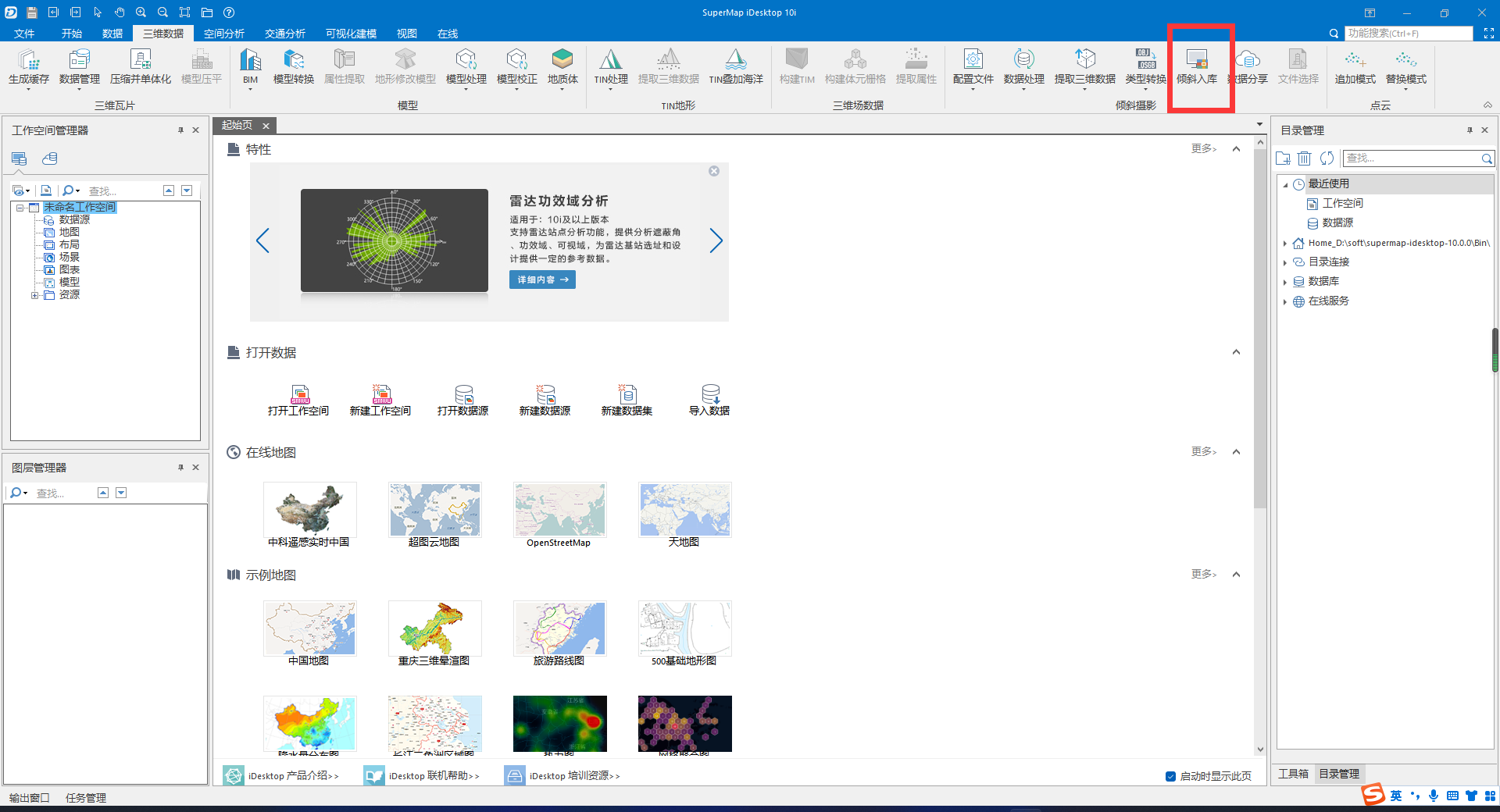

在超图中找到倾斜入库按钮
选择添加之前生成好的config文件，设置输出目录，勾选合并根节点：金字塔层级：金字塔层级默认为1，表示tile的总数会减少到原来的四分之一，金字塔层级写2，表示tile的总数会减少到原来的十六分之一（按照4的N次方去计算）
设置好点击确定就可以等待数据转换完成了
# S3MB转3dtiles格式
之前转好的数据是超图的S3MB格式，我们最终需要的是3dtiles格式数据，这里使用IEarth工具进行转换

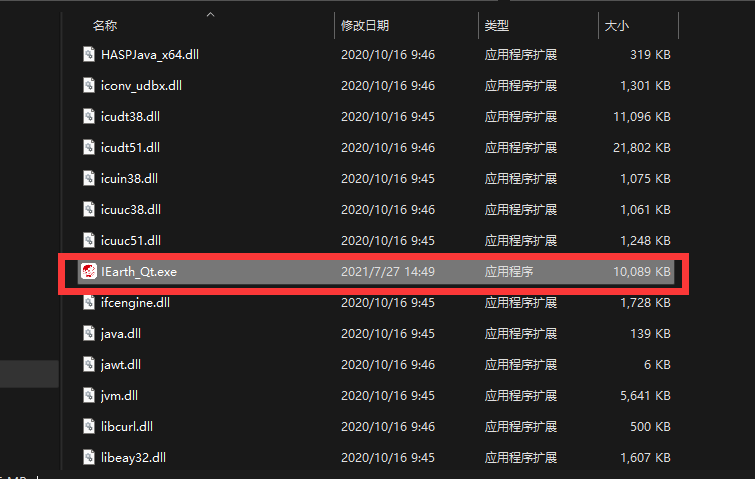

以管理员运行打开IEarth_Qt.exe

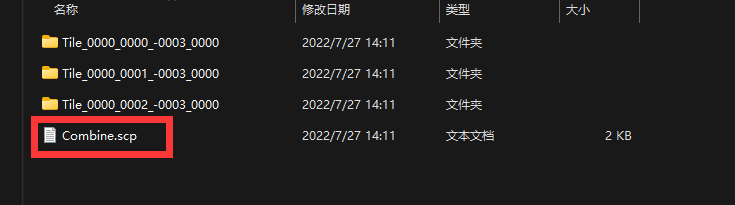

选择转3D-Tiles工具，数据转换选择S3M->B3DM，源文件选择上面合并根节点目录下的.scp配置文件即可

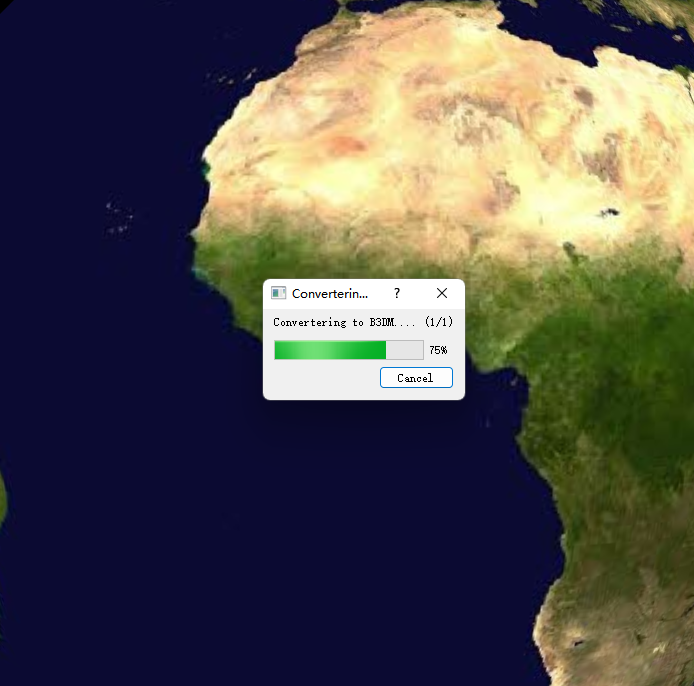

点击导出后就会开始生成文件夹河json文件，并开始模型转换
转换完成后可以看到目录结构如下所示，cesium就可以加载了
# 总结
除了像我这样的通过几款软件转来转去，这么麻烦外，其他的软件有已经集成好的功能。

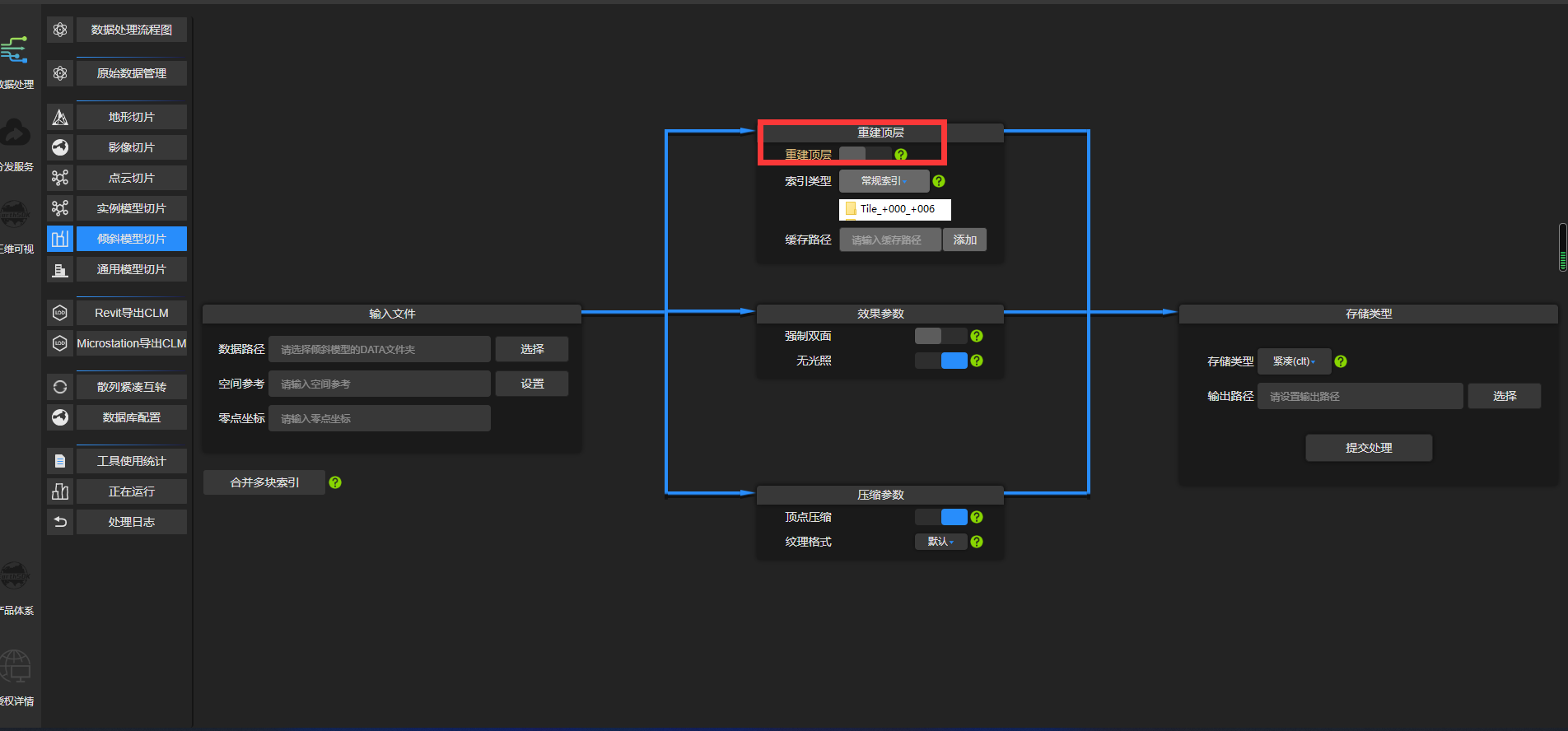

像cesiumlab就有，这里的重建顶层功能就可以实现，不过要会员才能用。
白嫖使我快乐
